Что такое кабель Cat 7?

Описание 7 типов кабелей
Кабель Cat 7 представляет собой 8 - стержневой экранированный кабель. Каждая пара имеет щит (обычно фольговый щит). За пределами восьми ядер есть экран (обычно плетеный), интерфейс которого идентичен RJ - 45. Максимальная частота передачи для кабелей класса 7 S / FTP Cat.7 (HSYVP - 7) составляет 600 МГц, а для кабелей класса Ultra 7 - 1000 МГц.
Кабели Ethernet класса 7 больше не являются незащищенными двойными кабелями, а экранированными двойными кабелями. Таким образом, он может обеспечить комбинированное отношение затухания к последовательным помехам не менее 500 МГц и общую пропускную способность 600 МГц, что более чем в два раза превышает кабели класса 6 и класса 6e со скоростью передачи до 10 Гбит / с.
Существует много значительных различий между кабельными системами Cat 6 и Cat 7, наиболее очевидным из которых является пропускная способность. Каналы класса 6 обеспечивают комбинированное отношение затухания к последовательным помехам не менее 200 МГц и общую пропускную способность 250 МГц. Система Cat 7 обеспечивает комбинацию коэффициентов затухания помех не менее 500 МГц и общую пропускную способность 600 МГц.

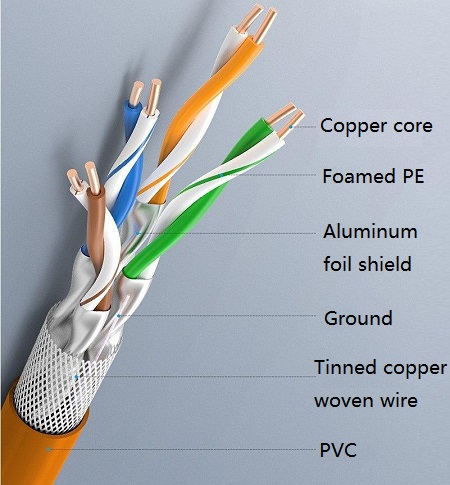

Кабель CAT 7
Большое количество широкополосных приложений привело к увеличению спроса на пропускную способность. Например, типичный канал класса 7 может обеспечить пропускную способность 862 МГц на паре проводов для передачи видеосигнала. Имитационный звуковой сигнал передается в другой паре, а затем высокоскоростная LAN - информация передается в третьей и четвертой парах.
Еще одним отличием систем Cat 6 и Cat 7 является их структура. Системы проводки класса 6 могут использовать как UTP, так и STP, в то время как системы класса 7 основаны только на экранированных кабелях. В кабелях Cat 7 каждая пара проводов имеет экран, а четыре пары проводов имеют общую большую защиту. Физически, дополнительные экраны позволяют кабелю Cat 7 иметь больший диаметр провода.
Еще одним важным отличием является возможность подключения оборудования. Параметры для систем класса 7 требуют, чтобы разъемы обеспечивали комбинированную прокладку кабелей с напряжением не менее 60 DB для всех пар при 600 МГц. В то время как для системы Cat5e требуется только 43 дБ при 100 МГц, Cat6 имеет значение 46 дБ при 250 МГц.

Обоснование семи типов кабелей
По следующим причинам рекомендуется использовать 7 типов кабелей.
Решения системы Cat 7 обеспечивают требуемую производительность и пропускную способность по сравнению с волоконно - оптическими локальными сетями, но их общая стоимость составляет лишь небольшую часть стоимости волоконно - оптического оборудования.
Влоконно - оптические системы обеспечивают достаточную пропускную способность, а цены на волоконно - оптические кабели близки к кабелям Cat 7. Однако, учитывая стоимость волоконно - оптических маршрутизаторов, оптических коммутаторов и оптических сетевых карт, ценовое преимущество волоконно - оптического волокна быстро теряется.

Однако до того, как кабель Cat 7 получил возможность продемонстрировать свои реальные преимущества в обеих областях, стоимость оптических сетей связи была значительно снижена. Из - за естественных преимуществ оптической связи с точки зрения расстояния передачи кабели Cat 6 были полностью подавлены оптической связью, прежде чем у них не было возможности быстро расти.

Виды кабелей Ethernet
Обычные домашние хозяйства являются "супер - пять категорий", которые подробно описаны ниже.
(1) Кабели класса 1: максимальная частотная полоса пропускания кабеля 750 кГц для систем сигнализации или только для передачи голоса, в отличие от передачи данных.
(2) Кабели класса 2: максимальная полоса пропускания 1 МГц для голосовой передачи, максимальная скорость передачи данных 4 Мбит / с, часто используемые в старых токенных сетях, использующих стандартный протокол передачи токенов 4 Мбит / с.
(3) Категория 3: Кабели, указанные в стандартах ANSI и EIA / TIA568. Частота передачи кабеля составляет 16 МГц. Максимальная скорость передачи 10 Мбит / с (10 Мбит / с), в основном для голосовой связи. 10Mbit / s Ethernet (10BASE - T) и 4Mbit / s токены кольца: максимальная длина сегмента составляет 100 метров. Используя разъем в форме RJ, он исчез с рынка.
(4) Кабели класса 4: Кабели этого типа имеют частоту передачи 20 МГц для передачи голоса и данных с максимальной скоростью передачи 16 Мбит / с (относится к токенному кольцу 16 Мбит / с), в основном для локальных сетей на основе токенов и 10BASE - T / 100BASE - T. Максимальная длина секции составляет 100 метров, используется разъем типа RJ, который еще не широко используется.
(5) Категория 5 Кабели: Кабели этого типа 5 классов увеличивают плотность обмотки и покрывают высококачественные изоляционные материалы. Максимальная пропускная способность кабеля составляет 100 МГц, а максимальная скорость передачи - 100 Мбит / с. Он используется для голосовой передачи и имеет самую высокую скорость передачи данных 100 Мбит / с, в основном для 100 BASE - T. Максимальная длина сети составляет 100 метров. Используя разъем в форме RJ, он является наиболее часто используемым кабелем Ethernet. В кабелях с двойной скруткой разные двойные скрутки имеют разную длину скрутки. Как правило, четыре пары скрученных линий имеют длину цикла скручивания в пределах 38,1 мм, скручены против часовой стрелки, а одна пара имеет длину скручивания в пределах 12,7 мм.
(6) Пять типов кабелей: пять типов кабелей имеют преимущества малого затухания, малого последовательного возмущения, коэффициента затухания последовательного возмущения (ACR) и высокого отношения сигнала и шума (потери структурного эха), малой задержки времени и так далее. Кабель CAT5e в основном используется в гигабитной сети Ethernet (1000 Мбит / с).
(7) Кабели класса 6: частота передачи таких кабелей составляет от 1 МГц до 250 МГц. Линейные системы класса 6 имеют больший запас интегрированного коэффициента затухания при частоте 200 МГц (PS - ACR) и пропускную способность в два раза больше, чем у CAT5e. Линии Cat 6 обладают гораздо более высокой пропускной способностью, чем стандарт CAT5e, и лучше всего подходят для использования со скоростью передачи более 1 Гбит / с. Важным отличием между Cat 6 и CAT5e является повышение производительности при последовательных помехах и потере эха, что важно для нового поколения полностью дуплексных высокоскоростных сетевых приложений. Стандарт Cat 6 отменяет базовую модель связи, стандарт проводки использует звездную топологию, требуя, чтобы расстояние проводки постоянной линии связи не превышало 90 метров, а расстояние проводки канала не превышало 100 метров.
(8) CAT6e: Кабель CAT6e представляет собой усовершенствованный тип кабеля класса 6, а также незащищенную двойную скрутку, указанную в стандартах ANSI / EIA / TIA - 568B.2 и ISO 6 / E, в основном для гигабитных сетей. По частоте передачи он такой же, как кабель Cat 6, а также от 200 до 250 МГц с максимальной скоростью передачи до 1000 Мбит / с. Другой особенностью является добавление крестообразного двойного скрученного сепаратора между четырьмя двойными скрутками. Без кросс - распределителя пара кабелей в кабеле может застрять в промежутке между двумя кабелями в другой паре кабелей, тем самым уменьшая расстояние между двумя кабельными парами и усугубляя проблему последовательных помех. Разделитель также работает с пальто кабеля, плотно закрепляя четыре пары кабелей в своем проектном положении и уменьшая изгиб кабеля, приводящий к ослаблению пары кабелей, тем самым уменьшая снижение производительности во время установки.

Кабель Cat 7 - новейший кабель с двойной скруткой в стандарте ISO Cat 7 / Class F, который в основном используется для адаптации к применению и разработке технологии 10 - гигабитного Ethernet. Но это больше не не экранированная двойная скрутка, а экранированная двойная скрутка. Таким образом, он может обеспечить комбинацию коэффициентов затухания помех не менее 500 МГц и общую пропускную способность 600 МГц, что более чем в два раза больше, чем Cat 6 и CAT6e, со скоростью передачи до 10 Гбит / с.

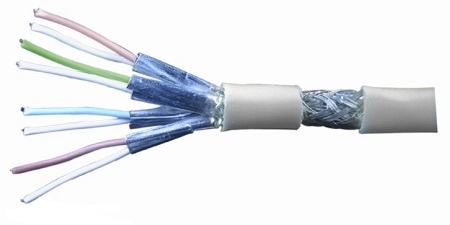

Кабель CAT 7

(10) Кабели класса 8: На международном уровне определено только 7 классов кабелей, но американская компания Simon объявила о разработке 8 классов кабелей, которые компания разработала в 1999 году под торговой маркой "Tera", также известной как "Tera", "Tera - dor", "10Gip" и "megaline 8". Кабель Cat 8 также известен как "tera", "tera - dor", "10Gip" и "megaline 8". Пропускная способность сети Cat 8 составляет 1200 МГц, что позволяет ей одновременно предоставлять множество услуг, включая наземное телевидение, CCTV, DAB, FM, аудио, IR - управление, 10 / 100 и 100 / 1000 Ethernet, видео, телефон, USB - периферийные устройства и т.д.

Преимущества семи типов кабелей
Быстрое развитие сетевых приложений привело к росту спроса на пропускную способность, и стандарт ANSI / TIA / EIA568 - B Cat 6 с медной двойной скруткой в июне 2002 года удовлетворил большинство коммерческих приложений с пропускной способностью 250 МГц. Однако, поскольку технологии продолжают развиваться, пропускная способность 250 МГц не может полностью удовлетворить потребности людей.

Выбор типа кабеля должен рассматриваться с точки зрения использования кабеля, требуемой пропускной способности передачи, пропускной способности передачи и цены. Типы кабелей включают незащищенные двойные скрутки, экранированные двойные скрутки и волоконно - оптические кабели.
Еще в 1997 году органы по стандартизации проводки и производители выдвинули идею семи типов медных кабельных систем. Он обеспечивает комбинированное отношение затухания к последовательным помехам не менее 500 МГц и общую полосу пропускания 600 МГц, а разъем требует, чтобы все пары обеспечивали комбинированные помехи на близком конце не менее 60 дБ при 600 МГц.
